Изолятор проходной ВА160-225 660/1140
Изолятор проходной ВА160-225 660/1140
Изоляторы проходные и опорные предназначены для подключения взрывозащищенных электродвигателей (со степенью взрывозащиты 1ExdIIBT4) к промышленной сети. С помощью изоляторов возможны соединения обмоток статора в «звезду» или в «треугольник», а так же могут применяться в качестве разъема для подключения термодатчиков.

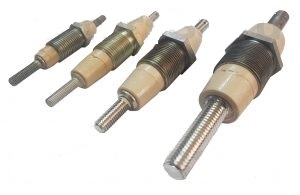

Изолятор представляет собой металлический стержень с наружной резьбой, покрытый оболочкой из премикса DMC-20-PM, который фиксируется в корпусе вводного устройства с помощью запрессованной гайки с наружной резьбой (Сталь А20). Изоляторы устанавливаются в специальном вводном устройстве (взрывобезопасная коробка выводов).
Схема размещения изоляторов
Габаритные размеры проходных (силовых) изоляторов
| Наименование для заказа | L | l1 | l2 | l3 | l4 | l5 | d1 | d2 | d3 | S |
|---|---|---|---|---|---|---|---|---|---|---|
| Изолятор проходной ВА160-225 660/1140 | 142 | 17 | 24 | 88 | 30 | 125 | М8 | М24 | М8 | 27 |
Все размеры указаны в мм где: S - размер "под ключ", мм.
Всегда на складе в г.Екатеринбурге изоляторы ВА и Т проходные и опорные для взрывозащищенных электродвигателей. Отправка от 1 штуки по всей России и странам СНГ.
