ДРОБИЛКА КАНАЛИЗАЦИОННАЯ МОЛОТКОВАЯ Д-3В
ДРОБИЛКА КАНАЛИЗАЦИОННАЯ МОЛОТКОВАЯ Д-3В
Дробилка канализационная молотковая Д-3В предназначена для измельчения крупных фракций канализационных отходов хозяйственно-бытовых вод, снимаемых с решеток насосных станций. Дробилки Д-3В применяются в системе очистных сооружений водопроводно-канализационного хозяйства.
Технические характеристики
| Наименование параметра, размеров, единицы измерения | Величина |
| Производительность, кг/ч | 300-600 |
| Тип двигателя | 4А180S4 |
| Частота вращения (синхр.), об/мин | 1400 |
| Мощность электродвигателя, кВт | 22 |
| Напряжение, В | 220/380 |
| Число рабочих молотков, шт | 39 |
| Размер проходного окна для загрузки отходов, мм | 300-290 |
| - длина L, мм | 1435 |
| - ширина Б, мм | 680 |
| - высота Н, мм | 800 |
| Масса, не более, кг | 600 |
| Удельный расход энергии, кВт/ч не более | 0,037 |
Крепление дробилки канализационной молотковой к фундаменту производится фундаментными болтами (рисунок 2).

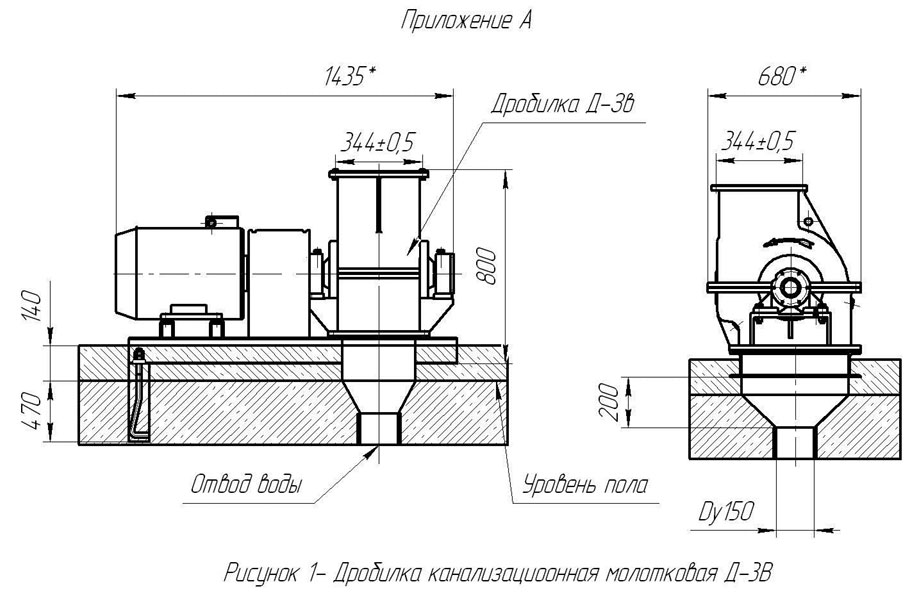

Устройство дробилки представлено на рисунке 1 приложение А
Дробилка состоит из сварной рамы, станины нижней, станины верхней, ротора с молотками, решетки, электропривода с соединительной муфтой, защищенного кожуха, муфты.
Дробилка устанавливается в помещении насосных станций.

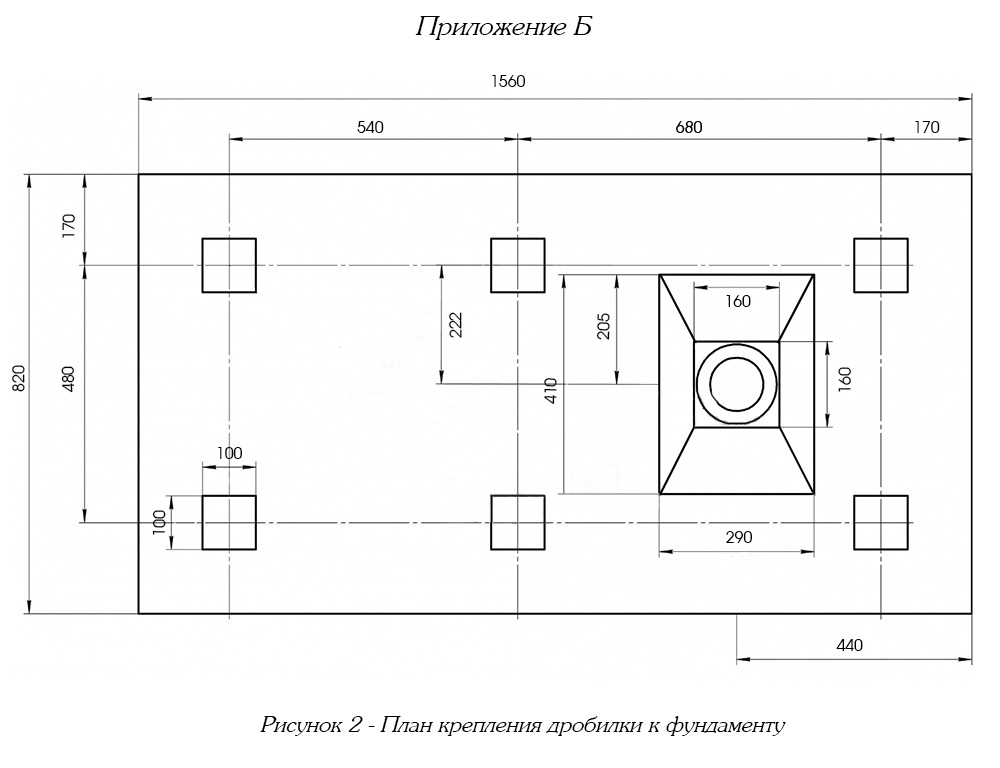

Крепление дробилки к фундаменту производится фундаментными болтами (рисунок 2 приложение Б).
Загрузка канализационных отходов производится в корпус дробилки через проходное окно верхней станины.
Отходы дробятся молотками, собранными на вращающемся роторе и гребенке, установленной неподвижно в корпусе дробилки.
Подаваемая в дробилку вода смывает измельченные отходы через отверстия решетки, расположенной внизу корпуса. Давление воды должно быть не менее 0,2МПа.
