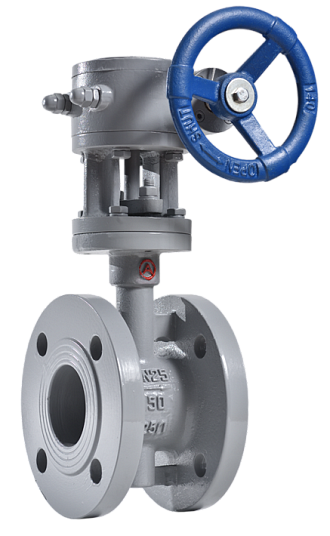

Затвор стальной под приварку с тройным эксцентриситетом ЗПД-САЗ-3 ДУ-65
Затвор стальной под приварку с тройным эксцентриситетом ЗПД-САЗ-3 ДУ-65
Производитель: Россия
дог.
Затвор стальной под приварку с тройным эксцентриситетом ЗПД-САЗ-3 ДУ-65
-
Характеристики ЗПД-САЗ-стальной-под приварку-1,0МПа
Номенклатура Материал корпуса/диска с/с лс / лс нж/нж Уплотнение затвора металл-ТРГ ЗПД-САЗ-3-065-10-П-3-С-3-С ЗПД-САЗ-3-065-10-П-3-ЛС-3-ЛС ЗПД-САЗ-3-065-10-П-3-НЖ-3-НЖ фторопласт (PTFE) ЗПД-САЗ-3-065-10-П-3-С-2-С ЗПД-САЗ-3-065-10-П-3-ЛС-2-ЛС ЗПД-САЗ-3-065-10-П-3-НЖ-2-НЖ Диаметр номинальный DN, мм 65 Давление номинальное PN, (кгс/см2) 1,0 (10) Герметичность затвора без видимых протечек, класс герметичности - А по ГОСТ 9544 Пропускная характеристика равнопроцентная при углах открытия 20о до 70о Рабочая среда жидкие и газообразные среды, нейтральные к материалам детали, соприкасающихся со средой (вода, пар, воздух, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и др, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год) Температура рабочей среды, оС Уплотнение затвора металл-ТРГ От минус 30 до 425 От минус 46 до 425 От минус 60 до 560 фторопласт (PTFE) От минус 30 до 200 От минус 46 до 200 От минус 60 до 200 Минимальная температура окружающего воздуха ,оС От минус 40 От минус 46 От минус 60 Направление подачи рабочей среды одностороннее Тип ручного управления червячный редуктор Масса затвора с приводом, кг 13,0 Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Срок консервации – 3 года.
Срок службы – не менее 10 лет.
Срок службы корпусных деталей – не менее 30 лет, между капитальными ремонтами – не менее 5 лет.
Материалы основных деталейНаименование детали Марка материала с лс нж корпус, стойка, диск, втулка сальника, нижняя крышкасталь 25л гост977сталь 20гл гост21357сталь 12х18н9тл шток, прижимное кольцо сталь 20х13 гост5632/ сталь 14х17н2 гост5632сталь 08х18н10т гост5949уплотняющий элемент эпдм/фторопласт (ptfe)/сталь 20х13 гост5632 +трг/ сталь 08х18н10т гост5949+тргсальниковое уплотнение трг прокладка трг
