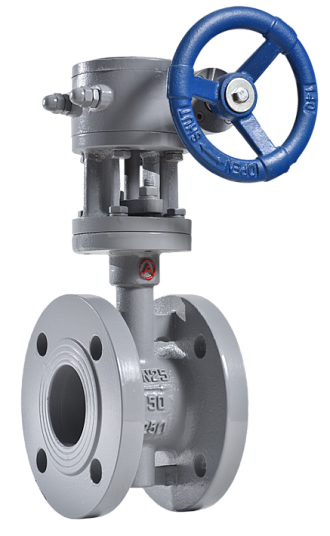

Затвор стальной фланцевый с тройным эксцентриситетом ЗПД-САЗ-3 ДУ-300
Затвор стальной фланцевый с тройным эксцентриситетом ЗПД-САЗ-3 ДУ-300
Производитель: Россия
дог.
Затвор стальной фланцевый с тройным эксцентриситетом ЗПД-САЗ-3 ДУ-300
Характеристики ЗПД-САЗ-стальной-фланцевый-1,6 МПа
| Номенклатура | Материал корпуса/диска | с/с | лс / лс | нж/нж | |
| Уплотнение затвора | металл-ТРГ | ЗПД-САЗ-3-300-16-Ф-3-С-3-С | ЗПД-САЗ-3-300-16-Ф-3-ЛС-3-ЛС | ЗПД-САЗ-3-300-16-Ф-3-НЖ-3-НЖ | |
| фторопласт (PTFE) | ЗПД-САЗ-3-300-16-Ф-3-С-2-С | ЗПД-САЗ-3-300-16-Ф-3-ЛС-2-ЛС | ЗПД-САЗ-3-300-16-Ф-3-НЖ-2-НЖ | ||
| Диаметр номинальный DN, мм | 300 | ||||
| Давление номинальное PN, (кгс/см2) | 1,6 (16) | ||||
| Герметичность затвора | без видимых протечек, класс герметичности - А по ГОСТ 9544 | ||||
| Пропускная характеристика | равнопроцентная при углах открытия 20о до 70о | ||||
| Рабочая среда | жидкие и газообразные среды, нейтральные к материалам детали, соприкасающихся со средой (вода, пар, воздух, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и др, среды, в которых скорость коррозии материала корпуса не превышает 0 , 2мм в год) | ||||
| Температура рабочей среды, оС | Уплотнение затвора | металл-ТРГ | От минус 30 до 425 | От минус 46 до 425 | От минус 60 до 560 |
| фторопласт (PTFE) | От минус 30 до 200 | От минус 46 до 200 | От минус 60 до 200 | ||
| Минимальная температура окружающего воздуха ,оС | От минус 40 | От минус 46 | От минус 60 | ||
| Направление подачи рабочей среды | одностороннее | ||||
| Тип ручного управления | червячный редуктор | ||||
| Масса затвора с приводом, кг | 95,0 | ||||
-
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Срок консервации – 3 года.
Срок службы – не менее 10 лет.
Срок службы корпусных деталей – не менее 30 лет, между капитальными ремонтами – не менее 5 лет.
Материалы основных деталейНаименование детали Марка материала с лс нж корпус, стойка, диск, втулка сальника, нижняя крышкасталь 25л гост977сталь 20гл гост21357сталь 12х18н9тл шток, прижимное кольцо сталь 20х13 гост5632/ сталь 14х17н2 гост5632сталь 08х18н10т гост5949уплотняющий элемент эпдм/фторопласт (ptfe)/сталь 20х13 гост5632 +трг/ сталь 08х18н10т гост5949+тргсальниковое уплотнение трг прокладка трг
