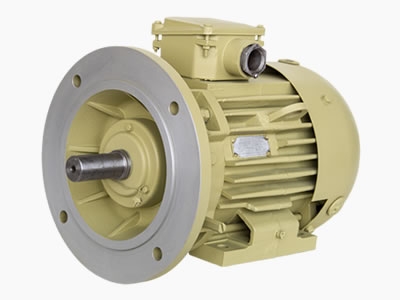

Двигатель ДМ(ДМН) 100SА2

Двигатель ДМ(ДМН) 100SА2

Двигатели асинхронные трехфазные с короткозамкнутым ротором.

Изделия предназначены в приводах вентиляторов, насосов, компрессоров и любых других механизмов общепромышленного производства.

Корпусы двигателей и их детали, вентилятор, изготовлены из алюминиевого сплава АК7ч. Кожух вентилятора изготовлен из стали. Вентилятор внешнего обдува, размещенный на валу двигателя обеспечивает его охлаждение. Ввод кабеля выполняется через вводное устройство. Уплотнение кабеля во вводном устройстве осуществляется резиновыми кольцами. Токоведущие зажимы и детали заземляющего устройства изготовлены из антикоррозионного металла или имеют антикоррозионное покрытие. Ввод проводов из вводного отделения в оболочку двигателей прямой. Отверстие ввода залито затвердевающим силиконовым герметиком.

Климатическое исполнение У1 по ГОСТ 15150-69.
Монтажное исполнение IМ 1081, IМ 2081, IМ 3081 по ГОСТ 2479-79.
Гарантийный срок эксплуатации - 3 года с начала эксплуатации, но не более 5 лет с момента отгрузки двигателя изготовителем.
Режим работы двигателей продолжительный (S1) по ГОСТ IEC 60034-1-2014
Степень защиты от внешних воздействий по ГОСТ 14254-2015 - IР44 или IР54 по требованию заказчика.
Двигатели изготавливаются на напряжение 220 или 380 В и соответствуют требованиям технических условий ТУ16-513.363-74-Д2.

Структура обозначения электродвигателей

ДМ - основная серия двигателей
ДМН - двигатели для привода моноблочных насосов
ТМ –двигатели с электромагнитным тормозом
90, 100, 112, 132, 160, 180, 200, 225, 250 - высота оси вращения вала
S, М, L - условно установочный размер по длине станины
А, В - условная длина сердечника статора
2, 4, 6, 8 - число полюсов
Р- двигатели с повышенным пусковым моментом
С - двигатели с повышенным скольжением
У, В, Т – вид климатического исполнения
